分離機構

自動洗浄中の誘引ブロワーに対応し、ミストを除去する『LGOミストセパレーター』。その分離機構について、順を追ってご説明いたします。

LGOミストセパレーターの分離機構

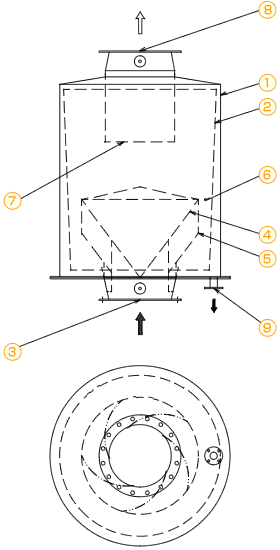

LGOミストセパレーターの図

誘引ブロワー洗浄の飛散ミストが混入した排ガスが入口管(3)から上向きに本体に流入します。これに続き、排ガスは内部に配備した分流ドラム(4)の円錐部で、流れ方向を外向きに変えます。そして、湾曲を描いた固定案内羽根(5)に導かれ、旋回流となって遠心力を発生させます。

排ガスは、外筒(2)の内壁付近で遠心力を与えられますが、この部位を旋回しながら上方へ移動すると、質量の大きな物は遠心力によって中心から外方向へ、質量の小さい物は中心方向へ移動します。
これにより、ミストは外筒(2)の内壁に向かって、ガス体は中心方向へ各々移動し、遠心分離が行われます。

慣性力と遠心力によって、外筒(2)の内壁に到達したミスト等は旋回しながら、さらに上昇。外筒(2)の頂部を越流して、本体ケーシング(1)との間に流れ込み、凝集液体となって下方へ移動します。

機器の底部まで移動した凝集液体は、ドレン管(9)から器外へ排出されます。
機器の底部には、凝集液体の逆流防止対策を施してあるため、一旦、捕集した含塵凝集液体が排ガスに再混入することはありません。

ミスト等を分離・除去した排ガスは、器内の中央に設けた内筒開口部(7)から内筒吐出部(8)を経て、器外へ排出されます。
